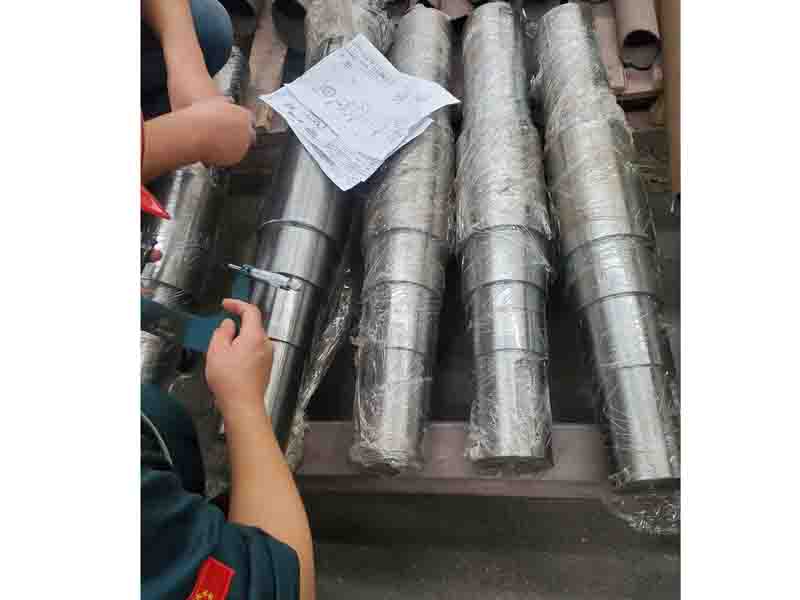

軸類產品的特征

(a)表面粗糙度

一般與傳動件相配合的軸徑表面粗糙度為Ra2.5~0.63μm，與軸承相配合的支承軸徑的表面粗糙度為Ra0.63~0.16μm。

(b)相互位置精度

軸類零件的位置精度要求主要是由軸在機械中的位置和功用決定的。通常應保證裝配傳動件的軸頸對支承軸頸的同軸度要求，否則會影響傳動件(齒輪等)的傳動精度，并產生噪聲。普通精度的軸，其配合軸段對支承軸頸的徑向跳動一般為0.01~0.03mm，高精度軸(如主軸)通常為0.001~0.005mm。

(c)幾何形狀精度

軸類零件的幾何形狀精度主要是指軸頸、外錐面、莫氏錐孔等的圓度、圓柱度等，一般應將其公差限制在尺寸公差范圍內。對精度要求較高的內外圓表面，應在圖紙上標注其允許偏差。

(d)尺寸精度

起支承作用的軸頸為了確定軸的位置，通常對其尺寸精度要求較高(IT5~IT7)。裝配傳動件的軸頸尺寸精度一般要求較低(IT6~IT9)。
